Xtend Solarmi AC25N0

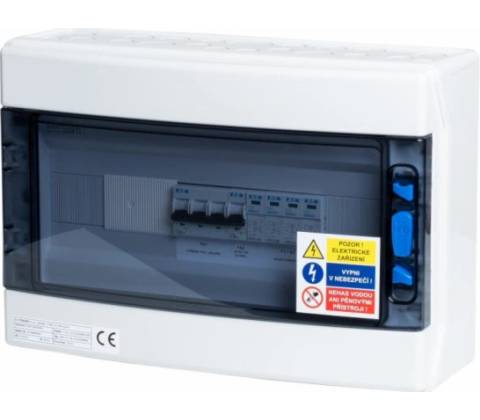

Xtend Solarmi AC25N0 osazený rozvaděč

AC rozvaděč určený pro montáž na zeď, třída ochrany II, IP65, sloužící jako vstupní rozvaděč (u střídače) pro třífázové fotovoltaické elektrárny (typicky střídače: DEYE/Xtend Solarmi, GOODWE, SOLAX, GROWATT, WATTSONIC a jiné).

Jeho výhodou je malý rozměr, možnost „skládat“ s ostatními AC rozvaděči vedle sebe nebo pod sebe, čímž je možné je nainstalovat i do prostoru, kde je problém s místem.

V rozvaděči je osazen svodič přepětí AC T1+T2, jistič B25/3 pro jištění vstupu do střídače a jistič B2/1, který jistí PATICI/RELE Finder, které zajišťuje N0% pro splnění podmínek distribucí (součástí je jak NC, tak NO kontakt a střed). Tím je zajištěno použití pro všechny typy měničů na trhu.

Vhodné kombinovat s rozvaděčem R-FVE-DC2T1-IKA, R-FVE-DC3T1-IKA pro stejnosměrnou část instalace a rozvaděči R-FVE-A40-2 pro zálohované okruhy s manuálním přepínačem (přemostění střídače), nebo rozvaděčem R-FVE-Z4 s proudovým chráničem, zásuvkami a jištěním.

Splňuje normu/požadavky dle ČSN EN IEC 61439-3 a 61439-1 edice 2

Kompaktní rozvodnice, vnitřní použití, IP65, řada IKA

Včetně N/PE svorkovnice

Profesionální provedení (ABS + dveře z polykarbonátu) 1 řada, 18 modulů, DIN lišty

Jmenovité napětí 415 V AC & Jmenovité izolační napětí 1000 V AC / 1500 V DC

Soupis komponent: 1× Rozvodnice NA omítku IP65, průhledné dveře, 1 řada, 18 modulů (EATON IKA-1/18-ST) 1× Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S (EATON SPBT12-280/4) 1× Jistič PL6, char B, 1pólový, Icn=6kA, In=2A (EATON PL6-B2/1) 1× Relé + Patice N0% (NC, NO, STŘED) (FINDER RELE 2P/8A 230AC + PATICE 40/41/44/99.01) 1× Jistič PL6, char B, 3pólový, Icn=6kA, In=25A (EATON PL6-B25/3)

ZÁKLADNÍ SPECIFIKACE

• Určení: pro fotovoltaiku
• Osazeno: ano
• Materiál: plast
• Hmotnost: 3 kg
• Rozměry: 418 × 286 × 148 mm
