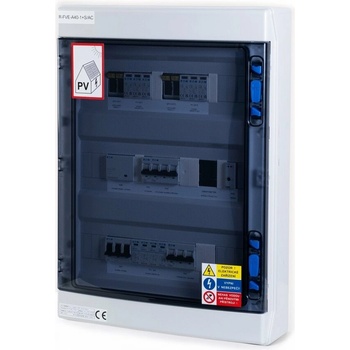

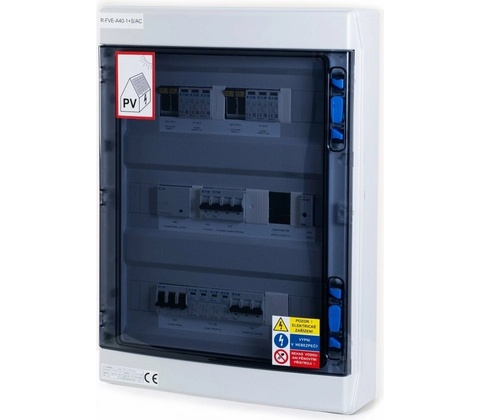

Rozváděč R-FVE-A40-1 — Jistící centrum pro 3f fotovoltaiku do 40 A

Rychlá integrace FVE bez nutnosti přestavby hlavního rozváděče

Při instalaci třífázových fotovoltaických systémů bývá největší časovou komplikací úprava stávajícího hlavního domovního rozváděče (HDR) zákazníka. Rozváděč R-FVE-A40-1 tento problém eliminuje. Je navržen tak, aby vyžadoval pouze minimální zásah do stávající elektroinstalace — stačí vytvořit smyčku mezi hlavním rozváděčem a umístěním solární technologie. Tím zkracuje čas strávený u zákazníka a snižuje riziko nekompatibility v historických instalacích.

Jedná se o kombinovaný AC/DC nástěnný rozváděč se stupněm krytí IP65, který sdružuje veškeré potřebné jištění, přepěťové ochrany, společné rozpadové místo a připravené měření pro střídač. Tento model je plně dimenzován pro instalace, kde hodnota hlavního jističe v HDR nepřesahuje 40 A. Samozřejmostí je plná podpora pro povinné požadavky distributorů (např. ČEZ), včetně předpřipraveného krizového odpojení střídače přes HDO (N0 %).

Co rozhoduje při výběru jistícího rozváděče

Komplexní řešení AC/DC v jednom boxu — Obsahuje jistící i přepěťové prvky pro stejnosměrnou (DC) i střídavou (AC) stranu fotovoltaického systému.

Dimenzováno na 40 A — Hlavní vypínač Eaton IS-40/3 zvládne bezpečně obsloužit objekty s hlavním jističem až do této hodnoty.

Široká kompatibilita střídačů — Primárně testováno pro asymetrické střídače GoodWe GW5-10K ET a Growatt MOD/MID do 15 kW.

Prémiové osazení EATON — Většina modulárních prvků pochází od průmyslového standardu Eaton, doplněna o relé Finder a napěťové relé Elko EP.

Připraveno na Smartmeter — Rozváděč má přesně vymezený prostor a připravenou datovou trasu (RJ45) pro měřicí cívky chytrého elektroměru střídače.

Plnění požadavků distributorů — Vestavěné fialové a modré svorky umožňují okamžité napojení DRED konektoru a signálu HDO pro krizové odpojení.

Bezpečnost třídy I+II (T1+T2) — Rozváděč je na DC i AC straně osazen svodiči přepětí dimenzovanými na záchyt bleskových proudů i spínacího přepětí.

Vysoké krytí IP65 — Rozvodnice IKA-3/54-ST s průhlednými dveřmi spolehlivě chrání přístroje proti prachu a tryskající vodě.

Dokonale přehledná instalace bez zbytečného zapojování

U rozváděče R-FVE-A40-1 jsme se zaměřili na ergonomii zapojení přímo na místě realizace. Přiložený montážní návod přesně definuje vstupy a výstupy. Montér tak rovnou zapojuje přívodní kabel na hlavní vypínač Q01 a napájení střídače na dedikovaný jistič FA1. Kabely od fotovoltaických panelů se připojují na připravené válcové pojistkové odpínače CHPV2U (1000 V DC / 15 A). Datové kabely mají svou vyhrazenou trasu k RJ45 terminálu, takže se nemíchají do silových svazků a nehrozí tak rušení signálu chytrého elektroměru.

Výkonově dimenzováno na náročný provoz

Srdcem střídavé části je hlavní vypínač IS-40/3, doplněný o robustní instalační stykač Z-SCH-230/40-40 a hlídací napěťové relé HRN-55. Tato sestava vytváří plnohodnotné rozpadové místo reagující na výkyvy sítě. Na stejnosměrné straně zajišťují bezpečnost dva samostatné moduly se svodiči SPPVT12-10-2+PE (1000V DC) doplněné ultra rychlými válcovými pojistkami gPV, které spolehlivě odpojí stringy při hrozícím nebezpečí či zkratu na vedení z panelů.

Připravenost na různé topologie sítě

Rozváděč je z výroby připraven pokrýt základní instalační scénáře. První variantou je napojení systému bez zálohovaných okruhů, kdy střídač dodává energii pouze přes ON-GRID svorku. Druhým podpořeným scénářem je instalace pro full back-up celého domu (v manuálním režimu). Pro optimální zálohování a správné fyzické oddělení obvodů výrobce důrazně doporučuje kombinovat tento rozváděč s doplňkovým modelem R-FVE-A40-2.

Pro koho je produkt určený

Certifikovaní instalační partneři a elektrikáři Rozváděč drasticky snižuje čas instalace na místě. Všechny komponenty jsou předzapojené a odpovídají platným normám. Instalatér pouze přivede hlavní kabely (typicky CYKY-J 5x4 až 5x10) a kabely k samotnému střídači a panelům.

Projektanti fotovoltaických systémů Ucelený prvek s jasně definovaným zkratovým výkonem, jasnou dokumentací a certifikovanými osazenými prvky (Eaton, Finder). Lze jej bez problémů začlenit do projektové dokumentace i revizní zprávy.

Upozornění: Instalaci rozváděče smí provádět pouze osoba k tomu oprávněná (dle vyhl. 50/1978 Sb. § 6 a 8 nebo NV 194/2022 Sb.). Po instalaci je nutné provést výchozí revizi.

Technické specifikace

• Typ rozváděče: Kombinovaný AC/DC nástěnný — Slouží jako centrální uzel pro připojení FVE k domovní síti.
• Stupeň krytí: IP65 — Vysoká odolnost proti prachu a vodě, vhodné do technických místností i vlhčích prostor.
• Max. proud hlavního jističe v HDR: do 40 A — Bezpečné napojení na běžné rodinné domy s adekvátním hlavním jističem.
• Přepěťová ochrana AC: T1+T2 (B+C), model Eaton SPBT12-280/4 — Chrání střídavou část sítě proti přepětí ze sítě nebo úderu blesku.
• Přepěťová ochrana DC: T1+T2 (I+II), 2× model Eaton SPPVT12-10-2+PE — Dvojitá ochrana obou stringů od solárních panelů (1000 V DC).
• Pojistkové jištění DC: 4× gPV 15A/1000V DC — Ultra rychlé válcové pojistky (10x38 mm) ve dvou odpínačích Eaton CHPV2U.
• Hlídání sítě (rozpadové místo): Ano, relé Elko EP HRN-55 a stykač Z-SCH-230/40-40 — Monitoruje stav distribuční sítě a v případě výpadku střídač bezpečně odpojí.
• Kompatibilní střídače: GOODWE GW5-10K ET, Growatt MOD / MID (do 15 kW) — Navrženo pro standardní 3f asymetrické střídače na trhu.
• Příprava pro Smartmeter: Ano, datový kabel RJ45 — Rychlé napojení pro chytré elektroměry.
• Podpora DRED / HDO N0%: Ano (fialové a sv. modré svorky) — Splňuje připojovací podmínky distributorů pro krizové ovládání.
• Počet modulů skříně: 54 modulů (3 řady) — Poskytuje dostatek prostoru pro vzdušnou montáž, zamezující přehřívání prvků.
• Základní kabeláž přívodu: Doporučeno CYKY-J 5x4 až CYKY-J 5x10 — Podle dimenze jističe v elektroměrovém rozváděči.

FAQ — Časté otázky zákazníků 1. Obsahuje rozváděč chytrý elektroměr (Smartmeter)?

Ne, samotný Smartmeter je vždy součástí dodávky střídače (od výrobce GoodWe nebo Growatt). Rozváděč je ale prostorově a datově (připravený konektor RJ45) pro jeho okamžitou montáž připraven. 2. Proč je doporučováno přikoupit R-FVE-A40-2?

Rozváděč A40-1 primárně řeší silovou stránku, přípojný bod a rozpadové místo. Pokud chcete bezpečně využívat oddělené BACK-UP (zálohované) výstupy ze střídače, slouží k tomu právě doplňkový rozváděč A40-2, kam se nepřipojují nulové můstky z A40-1. 3. Může být rozváděč instalován venku na fasádě?

Přestože má rozvodnice EATON vysoké krytí IP65 (chráněno proti tryskající vodě), doporučujeme instalaci pod přístřeškem nebo v technické místnosti, aby nedocházelo k přímému UV záření a teplotním extrémům, které by mohly snížit životnost citlivých jistících prvků. 4. Zvládne rozváděč střídače o výkonu větším než 10 kW?

Ano, technická specifikace umožňuje kompatibilitu i se střídači řady Growatt MOD a MID až do výkonu 15 kW. Rozhodující je maximální hodnota hlavního jističe, která nesmí přesáhnout 40 A. 5. Jaké kabely potřebuji k propojení s hlavním rozváděčem?

Pro propojení mezi vaším hlavním domovním rozváděčem (HDR) a tímto FVE rozváděčem se standardně používá kabeláž CYKY-J 5x4 až CYKY-J 5x10, vždy v závislosti na vašem hlavním jističi u elektroměru. Zvolený průřez se musí ověřit výpočtem a měřením impedance smyčky. 6. Jsou v balení i konektory na solární kabely (MC4)?

Ne, připojení DC kabelů probíhá uvnitř rozváděče napřímo do řadových šroubových svorek (RSA), přičemž je nutné striktně dodržet barevné pólování (+ červená, - modrá) uvedené v návodu. 7. Je splněn požadavek na HDO blokování pro distributora?

Ano. Rozváděč je osazen světle modrou svorkou (HDO N0 %), do které připojíte signál z krizového HDO ve sloupku. To je základní požadavek většiny českých distributorů (ČEZ, EG.D, PRE) pro připojení mikrozdroje. 8. Lze k tomuto rozváděči zapojit i druhý string panelů?

Ano, rozváděč je dimenzován na dva nezávislé DC stringy. Je vybaven dvěma pojistkovými odpínači (QFU-DC1 a QFU-DC2) i dvojitou sadou bleskojistek (PV-DC1 a PV-DC2).Rozváděč R-FVE-A40-1 — Jistící centrum pro 3f fotovoltaiku do 40 A
