OEZ NP66-0304021

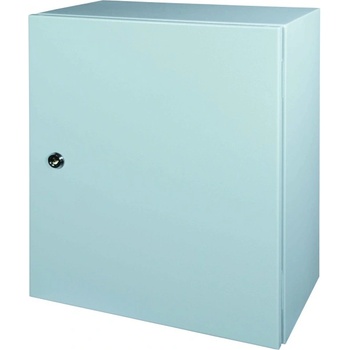

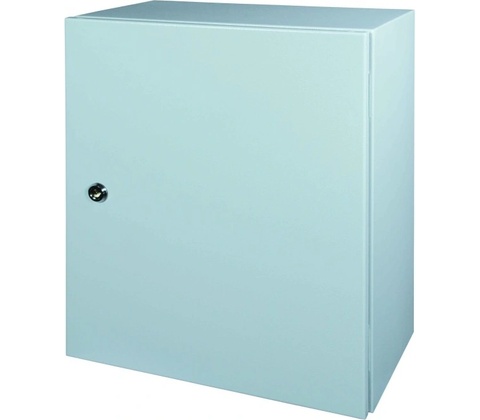

Nástěnná rozváděčová skříň OEZ NP66-0304021 je prázdná oceloplechová skříň řady DistriBox s krytím IP66 a montážním panelem. Povrch tvoří práškový nástřik v odstínu šedá - RAL 7035, dveře jsou plné jednokřídlové, třída ochrany je I a vnější rozměry 400 × 300 × 210 mm. Objednací kód OEZ:44038.

Technické parametry

ParametrHodnota

KrytíIP66

Materiál skříněocelový plech

Typ nátěrupráškový nástřik

Barvašedá - RAL 7035

Pro obvody do jmenovitého proudu1600 A

Jmenovité hodnoty použitých přístrojů1600 A, AC 230/400 V

Jmenovité izolační napětíAC 1000 V, DC 1500 V

Třída ochranyI

Stupeň ochrany před vnějšími mechanickými nárazyIK10

Ochrana proti mechanickému poškozeníIK10

Venkovní použitíNE

Dveře - typjednokřídlové

Dveře - provedeníplné

Dveře - otevíránípravé/levé

Montážinstalace na omítku

Montážní panelyANO

Možnost rozšířeníNE

Rozměry (š × v × h)400 × 300 × 210 mm

Hmotnost (netto)8,55 kg

Objednací kódOEZ:44038

EAN8590125440383

Použití a kompatibilita

Skříň se dodává prázdná jako základ rozváděče sestaveného podle projektu. Hodnoty 1600 A a AC 230/400 V jsou stropem pro jmenovité hodnoty zabudovaných přístrojů, nikoli vlastností hotového rozváděče; parametry sestavy se ověřují podle ČSN EN 61439. Krytí IP66 znamená prachotěsné provedení a ochranu proti intenzivně tryskající vodě, odolnost proti vnějším mechanickým nárazům je IK10. Výrobce uvádí skříň pro vnitřní použití.

Montáž

Montáž je na omítku a přístroje se upevňují na montážní panel, který OEZ u této skříně uvádí. Plné jednokřídlové dveře lze osadit s otevíráním vpravo i vlevo. Možnost rozšíření skříně: NE.

Bezpečnostní upozornění

Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
