OEZ 40584

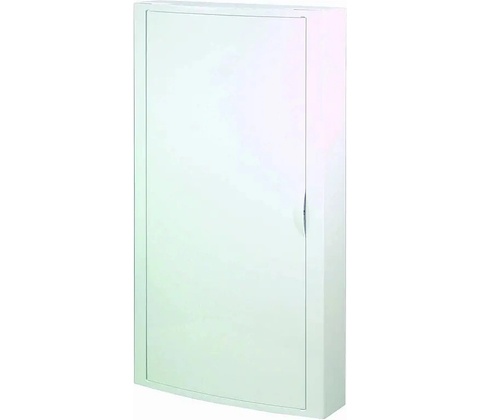

Rozvodnicová skříň OEZ RZG-N-4S56 je plastová nástěnná rozvodnice řady DistriTon s kapacitou 56 modulů ve čtyřech řadách po 14 modulech a s krytím IP40. Má neprůhledné jednokřídlové dveře v barvě bílá - RAL 9003, DIN lištu, třídu ochrany II a je určena pro obvody do jmenovitého proudu 63 A a AC 230/400 V. Objednací kód OEZ:40584.

Technické parametry

ParametrHodnota

KrytíIP40

Počet řad4

Počet modulů v řadě14

Celkový počet modulů56

Pro obvody do jmenovitého proudu63 A

Pro obvody do jmenovitého napětí AC230/400 V

Jmenovité hodnoty použitých přístrojů63 A, AC 230/400 V

Jmenovité izolační napětíAC 500 V

Třída ochranyII

Zkouška žhavou smyčkoumax. 650 °C

Rozptyl ztrátového výkonu76,8 W

Materiál skříněplast

Barvabílá - RAL 9003

Dveře - typjednokřídlové

Dveře - provedeníneprůhledné

Dveře - otevíránípravé/levé

Montážinstalace na omítku

DIN lištaANO

Možnost rozšířeníNE

Rozměry (š × v × h)363 × 687 × 104 mm

Hmotnost (netto)3,415 kg

Objednací kódOEZ:40584

EAN8590125405849

Použití a kompatibilita

Kapacita 56 modulů je rozdělena do čtyř řad po 14 modulech; skutečný počet okruhů závisí na šířce instalovaných přístrojů a na požadované modulové rezervě. Součet výkonových ztrát osazených přístrojů musí odpovídat dovolenému rozptylu ztrátového výkonu 76,8 W a parametry hotové sestavy se ověřují podle ČSN EN 61439. Krytí IP40 je ochrana proti vniknutí těles nad 1 mm bez ochrany proti vodě. Jmenovité izolační napětí je AC 500 V, údaj pro obvody do jmenovitého napětí DC OEZ neuvádí.

Montáž

Montáž je na omítku; OEZ u skříně uvádí DIN lištu a svorkovnice PE+N. Vnější rozměry jsou 363 × 687 × 104 mm a neprůhledné jednokřídlové dveře lze osadit s otevíráním vpravo i vlevo. Možnost rozšíření skříně: NE.

Bezpečnostní upozornění

Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
