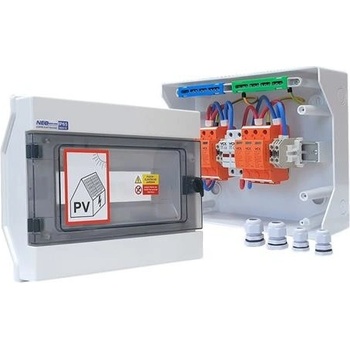

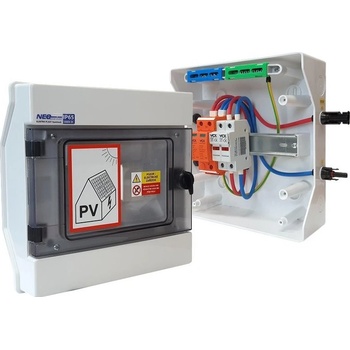

OEM VCX-ROZV1STRING1000VDC

Certifikovaný DC nástěnný rozvaděč VCX je určený pro 2 stringy s průhledným víkem pro fotovoltaiku. Najdete v něm pozice pro celkem 12 modulů. Poradí si s maximálním napětím 1 000 V DC. Navíc je vybavený krytím IP65, které ho spolu s kvalitním těsněním chrání před prachem a stříkající vodě.

Hlavní přednosti

Kompletně vybavený rozvaděč

Krytí IP65 – ochrana před prachem a stříkající vodou

Vysoce kvalitní komponenty

Ochrana před vysokým přepětím

Ochrana před zkratem

DC pojistka na ochranu instalací

Vývodky s kvalitním těsněním

Rozvaděč do domácnosti i do podniku

Rozvaděč se hodí pro domácí i průmyslové použití. Můžete do něj nainstalovat nadproudové jističe a elektrické přístroje. Dveře rozvaděče otevřete na levou nebo pravou stranu. Záleží na vašich možnostech.

Upozornění: Instalaci rozvaděče může provádět jen osoba k tomu oprávněná (podle vyhlášky 50 paragraf 6 a 8, nařízení vlády 194/2022 Sb.). Nesprávné zapojení a nastavení může způsobit úraz elektrickým proudem, zkrat nebo přetížení a následně vést k požáru nemovitosti. Reklamace z důvodu nesprávného zapojení a nastavení systému nejsou akceptovány.

Vysoce kvalitní komponenty

Rozvaděč je kompletně vybavený 2 přepěťovými ochranami, 2 pojistkovými odpojovači, 4 DC pojistkami a celkem 4 kabelovými vývodkami. Přepěťová ochrana T1T2-DC třídy B a C chrání fotovoltaická zařízení před vysokým přepětím. Indikátor provozu vás informuje o tom, jestli je funkční. Používá vysoce kvalitní varistor (MOV, polovodičová součástka) s vysokým průtokem.

Ochrana před zkratem

Pojistkový odpojovač chrání fotovoltaické stringy před zkratem. Optický LED indikátor vás informuje o stavu pojistky. Vždy tedy víte, kdy došlo k jejímu selhání. Indikátor najdete na čelní straně. Odpojovač je kompatibilní s válcovými pojistkovými vložkami ve velikosti 10 x 38 mm (nejsou součástí odpojovače).

DC pojistka

DC pojistka chrání fotovoltaické a nízkonapěťové stejnosměrné instalace. Namontujete ji do držáku MC4 nebo do pojistkové základny 10x38. Vložka zajistí jeden řetězec panelů.

Odolné kabelové vývodky

Kabelová vývodka PG-13.5 s těsněním a maticí je určená pro kabely o rozměrech 6 až 12 mm. Utěsníte s ní kabelové prostupy u skříní elektrických zařízení. Je vyrobená z polyamidu 6.6, takže odolá povětrnostním vlivům. Neobsahuje silikonové přísady, halogen a ani fosfor. Díky speciální konstrukci vývodky nedochází ke zkroucení kabelu uvnitř.

Kabelovou vývodku PG-9 s těsněním a maticí využijete s kabely o rozměrech 4 až 8 mm. Stejně jako vývodka PG-13.5 těsní prostupy a je i stejně odolná.

Specifikace

• Značka: VCX
• Model: PROFI T1+T2
• Určení: rozvaděč
• Krytí: IP65
• Odolnost: vůči tryskající vodě ze všech stran (průtok až 12,5 l/min., tlak 30 kN/m², po dobu nejméně 3 minuty ze vzdálenosti 3 m)
• Splnění norem: ČSN

Vybavení 2x VCX přepěťová ochrana T1+T2 2x VCX pojistkový odpojovač DC 2P 4x VCX DC pojistka 10 x 38 gPV 16A / 1 000V 2x kabelová vývodka PG-13.5 / IP68 2x kabelová vývodka PG-9 / IP68

Parametry – rozvaděč RH-12 NEO pro fotovoltaiku

• Rozměry (d x š x v): 260 x 330 x 138 mm
• Hmotnost: 1,57 kg
• Krytí: IP65
• Provozní napětí Unr: 230/400 V
• Izolační napětí: 500 V AC, 1 000 V DC
• Jmenovitý proud In AC: 100 A
• Počet modulů: 12
• Rozsah výšky modulů: 68–75 (95) mm
• PE svorka: 11x (1,5–16) + 2x (6–25)
• N svorka: 11x (1,5–16) + 2x (6–25)
• Odolnost proti nárazu: stupeň IK 07
• Bezhalogenová: ano
• Zámek: ne
• Třída: II
• Počet TH35 lišt: 1x
• Pracovní teplota: -25 až +60 °C

Parametry – přepěťová ochrana VCX DC třída T1T2 (B+C) 3P 1200V 14kA Professional Plus

• Třída ochrany: T1 T2
• Ochranný prvek: Varistor
• Připojení max: 35mm²
• Jmenovité provozní napětí: Un 1 200 V DC (+PE,-PE)
• Jmenovitý impulzní svodový proud In (8/20 µs): 20 kA
• Maximální rázový svodový proud Imax (8/20 µs): 40 kA
• Bleskový proud Iimp (10/350 µs): 14 kA
• Úroveň ochrany napětí: až
