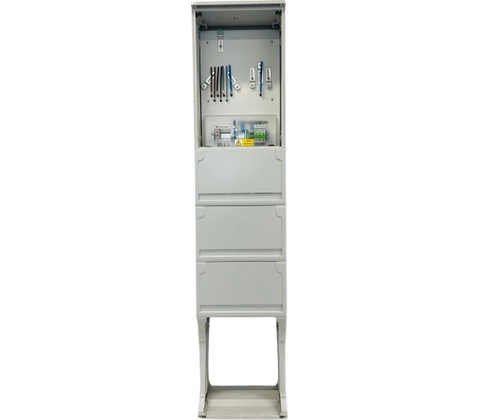

Esta 11077

Elektroměrový rozváděč ER212 FVE 1x 3-fázová dvousazba,provedení pilířové

Skříně jsou vyrobeny v celoplastovém provedení z termosetu z SMC-prepreg materiálu, který je odolný proti povětrnostním vlivům, vodě a UV zářením. Prodloužení životnosti je navíc zajištěno UV ochranným nástřikem v barevném odstínu RAL7035. Materiál nepodléhá korozi, zachovává tvar, je nesnadno hořlavý kategorie B a samozhášivý. Vnitřní výzbroj dvousazbová slouží pro měření dodané nebo odebrané spotřeby el. energie. Použití: FVE fotovoltaické elektrárny , BPE bioplynové elektrárny , KOG kogenerační jednotky. Obsahuje nastavitelný držák 4Q/6Q elektroměru a HDO,jistič přijímače HDO-2B1,svorkovnice PEN,jistící prvek (vypínač 63A 3P) na vývodu,plombovatelný kryt a místo pro hlavní jistič a ovládací relé OR. Silové vodiče jsou jednotné o průřezu 10mm2 pro osazení hlavního třífázového jističe do 63A.

Hlavní jistič není součástí. Závěr rozváděčů je 3-bodový na trnový klíč 6 x 6 mm dle ČSN 359756.Hlavní jistič není součástí. Závěr rozváděčů je 1-bodový na trnový klíč 6 x 6 mm dle ČSN 359756.

Konstrukce

• Celoplastové provedení z SMC – termosetu
• Konstrukční provedení pilířové

Standardy

• místo pro 6Q elektroměr
• místo pro HDO
• místo pro ovládací relé
• místo pro hlavní jistič
• jistič pro ovládání

Příklady použití

• FVE fotovoltaické elektrárny
• VTE větrné elektrárny
• BPE bioplynové elektrárny
• KOG kogenerační jednotky

Funkce - měření dodané nebo odebrané činné nebo jalové elektřiny

Technické specifikace

• Jmenovité napětí 3x230 / 400 V
• Jmenovitá frekvence 50 Hz
• Přímé měření do 63 A
• Třída ochrany IP IP44/20C
• Mechanická odolnost IK10
• Pracovní teplota -30°C až 50°C
• Rozměry (šxvxh): 396 x 1200 x 245 mm
• Distribuční síť ČEZ, EON (EG.D)

• Kód produktu: 11.509.483
• EAN: 11.509.483
