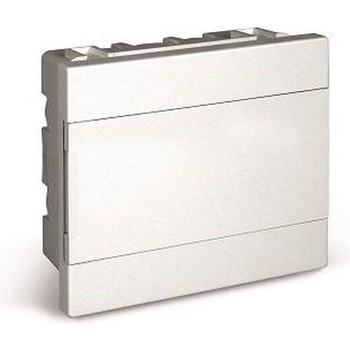

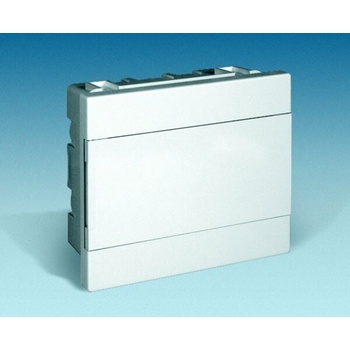

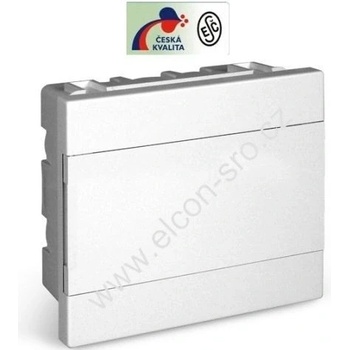

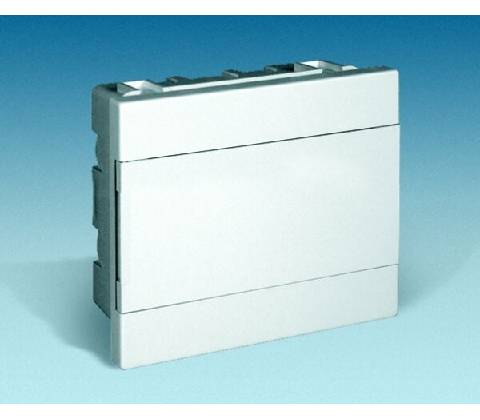

ELCON P9M.1

​Skříň 9M IP40, P9M.1 ELCON;

ROZVODNICE POD OMÍTKU IP40 dvířka lze otevírat na pravou, po otočení na levou stranu stupeň krytí IP40 spodní díl, kryt i dvířka jsou vyrobeny z vysoce tepelně odolného materiálu rozvodnice lze sestavovat (kromě P18M) rozvodnice lze dodat v různých barevných odstínech, nově také v imitaci dřeva či kamene pro sestavování rozvodnic pod omítku jsou určeny průchodky 20 mm obj. č. 1188 a 30 mm obj. č. 1189, viz příslušenství odstín viz tabulka rozvodnice lze dodat z odolného samozhášivého plastu, umožňujícího montáž na hořlavý podklad třídy až C3.

Vybavení: lišta DIN 35 dle EN 50 022 svorkovnice PE a N popisovací samolepicí proužek

ROZVODNICE P6M, P9M, P16M, P18M, P32M

Typ

Obj. číslo

Barva dvířek

Barva krytu

Vnější rozměry (mm)š/v/h

Počet modulů

P6M.1 0072 bílá bílá 161 – 177 – 96 3 - 6

P6M.2 0073 průhledná kouřová bílá 161 – 177 – 96 3 - 6

P9M.1 0032 bílá bílá 210 – 177 - 96 6 - 9

P9M.2 0033 průhledná kouřová bílá 210 – 177 – 96 6 - 9

P9M.3 0034 krémově bílá krémově bílá 397 – 360 – 98 6 - 9

P9M.4 0035 průhledná kouřová krémově bílá 397 – 360 – 98 6 - 9

P9M.6 0037 průhledná kouřová tmavě hnědá 397 – 360 – 98 6 - 9

P16M.1 0020 bílá bílá 397 – 360 – 98 8 - 16

P16M.2 0021 průhledná kouřová bílá 397 – 360 – 98 8 - 16

P16M.3 0022 krémově bílá krémově bílá 397 – 360 – 98 8 - 16

P16M.4 0023 průhledná kouřová krémově bílá 397 – 360 – 98 8 - 16

P16M.6 0025 průhledná kouřová tmavě hnědá 397 – 360 – 98 8 - 16

P18M.1 0211 bílá bílá 406 – 256 – 95 12 - 18

P18M.2 0212 průhledná kouřová bílá 406 – 256 – 95 12 - 18

P18M.9 0218 imitace dřeva imitace dřeva 406 – 256 – 95 12 – 18

P32M.1 0084 bílá bílá 397 – 360 – 98 16 - 32

P32M.2 0085 průhledná kouřová bílá 397 – 360 – 98 16 - 32
