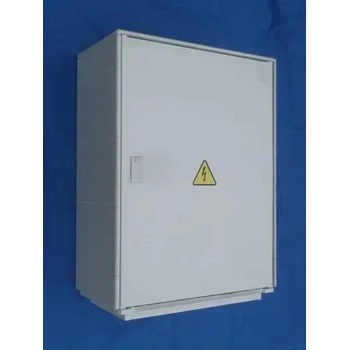

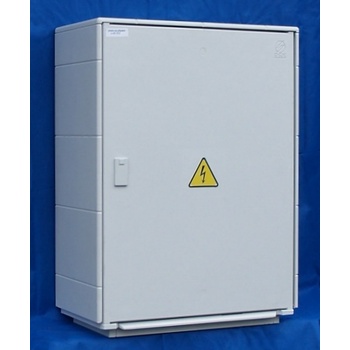

DCK 101-05

Elektroměrový rozvaděč, 1x  sjednocený typ standardního měření - jednotarifní + dvoutarifní, do 63A, včetně hlavního vypínače instalace

Technické údaje:

Materiálové provedení

N - termoset

Konstrukční provedení

V - do výklenku

Způsob připojení vodičů - přívod

P - přímé připojení

Uzavírání dveří 7 - trnový klíč 6x6

Způsob připojení vodičů - vývod

P - přímé připojení

Specifikace výrobce - standardní provedení

Jmenovité napětí Un 230/400 V

Jmenovité pracovní napětí Ue 230/400 V, AC

Jmenovité izolační napětí Ui 690 V, AC

Jmenovité impulzní výdržné napětí Uimp 6 kV (1,2/50)

Jmenovitý proud rozváděče InA 63 A

Jmenovitý proud obvodu (jištěného vývodu) Inc 63 A

Jmenovitý podmíněný zkratový proud Icc 10 kA

Jmenovitý kmitočet fn 50 Hz

Uzemňovací soustava

TN-C

Přístrojová výzbroj jistič HDO B2/1, řadové svorky, svorka PEN

Stupeň ochrany krytem

IP44/IP20C

Stupeň mechanické ochrany

IK10

Základní ochrana (ochrana před dotykem živých částí) uzavíratelný kryt

Ochrana při poruše (ochrana před dotykem neživých částí) automatické odpojení od zdroje

Zařízení jistící před zkratem (SCPD) jistič (rozsah vypínání a kategorie užití - char. B)

Stupeň hořlavosti

HB40, V0

Kategorie přepětí

IV

Stupeň znečištění 3

Prostředí EMC

B

Typ DBO

B

Typ měření 1x jedno nebo dvoutarifní  Max. průřez přívodních vodičů 16 mm2  Max. průřez vývodních vodičů 16 mm2

Rozměry (š x v x h) 470 x 640 x 250 mm

Hmotnost 16 kg normy

ČSN EN 61439-1, ČSN EN 61439-3
